Трехфазный асинхронный электродвигатель с частотным регулированием серии YVF2-H

  • Трехфазный
  • Подшипники
  • Условия эксплуатации
  • Таблица
  • Информация для заказа
Контактная форма

Наши трехфазные асинхронные электродвигатели с частотным регулированием серии YVF2-H относятся к типу энергоэффективных двигателей переменного тока с регулируемом частотой вращения в морском исполнении. Оснащенный частотным преобразователем двигатель отличается низким уровнем шума и вибрации, высоким пусковым моментом, низким пусковым током и высокой надежностью эксплуатации. Бесступенчатое регулирование скорости может выполняться в широком частотном диапазоне – от 3(5) до 100 Гц. Долговечность двигателя гарантируется благодаря применению вентилятора с принудительным охлаждением. Электродвигатели данной серии предназначены для привода насосов, вентиляторов, сепараторов, гидравлических двигателей и другого различного судового вспомогательного оборудования.

Наши двигатели разрабатываются в соответствии с положениями международного стандарта МЭК 60034-1 «Машины электрические вращающиеся – Номинальные данные и характеристики», а также «Нормативами строительства стальных судов морского плавания». Кроме того, они удовлетворяют требования следующих стандартов:

МЭК 60034 Машины электрические вращающиеся
МЭК 60068 Испытания на устойчивость к внешним воздействиям
МЭК 60072 Машины электрические вращающиеся. Размеры и ряды выходных мощностей
МЭК 60092 Судовое электрооборудование

Они также были одобрены многими международными классификационными обществами:

LR Регистр Судоходства Ллойда (Великобритания)
GL Германский Ллойд (Германия)
NK Ниппон Кайджи Киокай (Япония)
BV Бюро Веритас (Франция)
KR Корейский Регистр судов (Республика Корея)
RINA Итальянский Морской Регистр (Италия)
ABS Американское бюро судоходства (США)

Подшипники
Тип и размер подшипников, используемых для асинхронных двигателей данной серии, представлен в таблице 1.
Таблица 1
Модель Число полюсов Подшипникиs
На приводном конце вала Non-На приводном конце вала
B3, B5, B35 V1
80 4, 6 6204-2R S /C3 6204-2RS/C3
90 4, 6 6205-2RS/C3 6205-2RS/C3
100 4, 6 6206-2RZ/C3 6206-2RZ/C3
112 4, 6, 8 6206-2RZ/C3 6206-2RZ/C3
132 4, 6, 8 6208-2RZ/C3 6208-2RZ/C3
160 4, 6, 8 6309-2RZ/C3 6309-2RZ / C3
180 4, 6, 8 6311 / C3 6311 / C3
200 4, 6, 8 6312 / C3 6312 / C3
225 4, 6, 8 6313 / C3 631 2 / C3
250 4, 6, 8 6314 / C3 631 3 / C3
280 4, 6, 8 631 7/ C3 631 4 / C3
315 4, 6, 8 631 9/ Z2 7319ACJ 6319/Z2
355 4, 6, 8 6322 / Z2 7322ACJ 6322/Z2

Условия эксплуатации
УсТемпература окружающей среды: 0℃~45℃
Высота над уровнем моря: 0 м
Относительная влажность: ≤95%
Иней: Присутствует
Соляной туман: Присутствует
Масляный туман: Присутствует
Грибок: Присутствует
Ударные нагрузки: Присутствует
Вибрации: Присутствует
Наклон и качание: ±22.5°

Напряжение и частота
Номинальное напряжение: 380В
Номинальная частота: 50 Гц

Диапазон частот
Двигатели с размерами рам 80-225 и постоянным крутящим моментом 5-50 Гц имеют диапазон частот от 50 до 100 Гц.
Двигатели с размерами рам 250-235 и постоянным крутящим моментом 3-50 Гц имеют диапазон частот от 50 до 100 Гц.

Режим работы
Продолжительный(S1)

Изоляция повышение температуры
Класс изоляции: F
Температура нагрева обмотки (метод сопротивлений): 100K
Допустимая температура работы подшипники: 90℃

Передача
Передача осуществляется при помощи ременного шкива, прямозубого цилиндрического зубчатого колеса или эластичной муфты.

Шум
При использовании частотного преобразователя в качестве источника питания допускаемый уровень шума (уровень звуковой мощности) двигателя, измеряемый в режиме холостого хода, представлен в таблице 2.

Вибрация
При использовании частотного преобразователя в качестве источника питания эффективные значения интенсивности вибрации в режиме холостого хода не должны превышать показателей, приведенных в таблице 3.

Методы крепления
В таблице 4 приведены различные методы крепления двигателей в зависимости от размера и типа рам. Мы также предлагаем разработку методов крепления на основании индивидуальных запросов.
B3 Горизонтальное положение, крепление на лапах
B5 Горизонтальное положение, с фланцем
B35 Горизонтальное положение, с лапами и фланцем
V1 Вертикальное положение, с фланцем

Таблица 2
Мощность кВт Синхронная частота вращения об/минn
1500 1000 750
Уровень звуковой мощности дБ (A)
0.55 79 79 79
0.75
1.1
1.5 83 83 83
2.2
3 87 87 87
4
5.5 91 91 91
7.5
11 93 93 93
15
18.5
22 98 98 98
30 101 101 101
37
45 103 103 103
55
75 105 105 105
90
110 107 107 107
132
160 109 109 109
200
250 111 － －
315
355 113 113 113
Таблица 3
Модель ≤ 132 ＞ 132 ～ 225 ＞ 225 ～ 500
Интенсивность вибрации мм/с 1.8 2.8 3.5
Таблица 4
Модель Методы крепления(IM)
80 ～ 280 B3, B5, B35, V1
315 ～ 355 B3, B35, V1

Пропитка и поверхностная обработка

Обмотка двигателя и металлические детали прошли процессы пропитки и поверхностной обработки для гарантии влагонепроницаемости и устойчивости к грибку и соляному туману в соответствии со спецификациями для машин, работающих во влажном климате.

Технические данные

Технические данные для трехфазных асинхронных электродвигателей с частотным регулированием представлены в таблицах 5-7. По запросу мы можем произвести двухполюсные двигатели.

Примечание: Все технические данные представлены для исключительно для ознакомления и могут быть изменены в зависимости от характеристик Вашего заказа. Пожалуйста, не стесняйтесь обращаться к нам по любым вопросам.

Таблица 5 (4 poles)
Модель Номинальная мощность (кВт) Номинальная сила тока (А) Номинальный крутящий момент (Н*м) Максимальный момент/ Номинальный крутящий момент Постоянный диапазон частот регулирования крутящего момента (Гц) Постоянный диапазон частот регулирования мощности (Гц)
YVF2-80M1-4-H 0.55 1.5 3.5 2.3 5 ～ 50 50 ～ 100
YVF2-80M2-4-H 0.75 2.1 4.7
YVF2-90S-4-H 1.1 2.7 7.0
YVF2-90L-4-H 1.5 3.6 9.5
YVF2-100L 1 -4-H 2.2 5.0 14.0
YVF2-100L 2 -4-H 3 6.8 19.0
YVF2-112M-4-H 4 8.9 25.4
YVF2-132S-4-H 5.5 11.7 35.0
YVF2-132M-4-H 7.5 15.4 47.7
YVF2-160M-4-H 11 22.6 70.0
YVF2-160L-4-H 15 30.5 95.5
YVF2-180M-4-H 18.5 35.9 117.1
YVF2-180L-4-H 22 42.2 140.9
YVF2-200L-4-H 30 57.3 190.9
YVF2-225S-4-H 37 70.2 235.5
YVF2-225M-4-H 45 84.0 286.4
YVF2-250M-4-H 55 104 350.1 3 ～ 50
YVF2-280S-4-H 75 139 477.7
YVF2-280M-4-H 90 164 572.9
YVF2-315S-4-H 110 201 700.2 2.2
YVF2-315M-4-H 132 240 840.3
YVF2-315L 1 -4-H 160 289 1018
YVF2-315L 2 -4-H 200 361 1273
YVF2-355M-4-H 250 464 1592
YVF2-355L-4-H 315 582 2005
Посмотреть таблицу полностью
Таблица 6 (6 poles)
Модель R ated power (kW) Номинальная сила тока (А) Номинальный крутящий момент (Н*м) Максимальный момент/ Номинальный крутящий момент Постоянный диапазон частот регулирования крутящего момента (Гц) Постоянный диапазон частот регулирования мощности (Гц)
YVF2-90S-6-H 0.75 2.2 7.2 2.1 5 ～ 50 50 ～ 100
YVF2-90L-6-H 1.1 3.2 10.5
YVF2-100L-6-H 1.5 4.0 14.3
YVF2-112M-6-H 2.2 5.8 21 .0
YVF2-132S-6-H 3 7.2 28.7
YVF2-132M 1 -6-H 4 9.5 38.2
YVF2-132M 2 -6-H 5.5 12.5 52.5
YVF2-160M-6-H 7.5 17.1 71.6
YVF2-160L-6-H 11 25.0 105 .1
YVF2-180L-6-H 15 33.0 143 .2
YVF2-200L 1 -6-H 18.5 37.6 17 6. 7
YVF2-200L 2 -6-H 22 44.7 210 .1
YVF2-225M-6-H 30 61.1 286.5
YVF2-250M-6-H 37 71.0 353.4 3 ～ 50
YVF2-280S-6-H 45 86.4 429.8 2.0
YVF2-280M-6-H 55 103 525.3
YVF2-315S-6-H 75 141 716.3 2.0 3 ～ 50 50 ～ 100
YVF2-315M-6-H 90 169 859.5
YVF2-315L 1 -6-H 110 205 105 1
YVF2-315L 2 -6-H 132 246 126 1
YVF2-355M 1 -6-H 160 302 1528
YVF2-355M 2 -6-H 200 377 1910
YVF2-355L-6-H 250 469 238 8
Посмотреть таблицу полностью
Таблица 7 (8 poles)
Модель R ated power (kW) Номинальная сила тока (А) Номинальный крутящий момент (Н*м) Максимальный момент/ Номинальный крутящий момент Постоянный диапазон частот регулирования крутящего момента (Гц) Постоянный диапазон частот регулирования мощности (Гц)
YVF2-132S-8-H 2.2 5.8 2 8. 0 2.0 5 ～ 50 50 ～ 100
YVF2-132M-8-H 3 7.6 38.2
YVF2-160M 1 -8-H 4 10.5 50.9
YVF2-160M 2 -8-H 5.5 13.4 70.0
YVF2-160L-8-H 7.5 17.7 95. 5
YVF2-180L-8-H 11 25.6 1 40. 1
YVF2-200L-8-H 15 33.3 191.0
YVF2-225S-8-H 18.5 40.3 235.6
YVF2-225M-8-H 22 47.4 278.1
YVF2-250M-8-H 30 64.7 382.0 3 ～ 50
YVF2-280S-8-H 37 79.8 471.1
YVF2-280M-8-H 45 94.8 573.0
YVF2-315S-8-H 55 114 700.3
YVF2-315M-8-H 75 152 955 .0
YVF2-315L 1 -8-H 90 179 114 6
YVF2-315L 2 -8-H 110 218 1 400
YVF2-355M 1 -8-H 132 265 16 81
YVF2-355M 2 -8-H 160 320 203 7
YVF2-355L-8-H 200 399 254 7
Посмотреть таблицу полностью

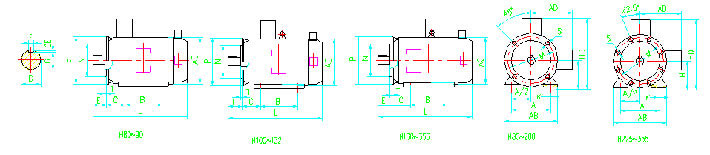

Установочные и габаритные размеры
Различные методы монтажа и габаритные размеры представлены в таблицах 8-11.

Таблица 8 Двигатель с креплением типа IMB3 (с лапами и без фланца)
Размер рамы Установочные размеры Габаритные размеры
A B C D E F Ga H Kb AB AC AD HD L
Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры
80M 125 100 50 19 40 6 15.5 80 10 165 165 145 220 370
90S 140 56 24 50 8 20 90 180 195 155 250 400
90L 125 430
100L 160 140 63 28 60 24 100 12 205 215 180 270 465
112M 190 70 10 112 230 240 190 300 490
132S 216 89 38 80 33 132 270 275 210 345 530
132M 178 575
160M 254 210 108 42 110 12 37 160 15 320 330 255 420 660
160L 254 715
180M 279 241 121 48 14 42.5 180 355 380 280 45 5 810
180L 279 850
200L 318 305 133 55 16 49 200 19 395 420 305 505 890
225S 356 286 149 60 140 18 53 225 435 470 335 560 930
225M 311 18 970
250M 406 349 168 65 58 250 24 490 510 370 615 1050
280S 457 368 190 75 20 67.5 280 550 580 410 680 1100
280M 419 20 71 1180
315S 508 406 216 80 170 22 71 315 28 635 645 530 845 1330
315M 457 1390
315L 508 1480
355M 610 560 254 95 170 25 86 355 730 730 655 1100 1750
355L 630 1800
Посмотреть таблицу полностью
Таблица 9 Двигатель с креплением типа IMB3 (с лапами и без фланца)
Размер рамы Установочные размеры Габаритные размеры
D E F Ga M N Pb SD T Количество отверстий на фланце AC AD HF L
Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры
80M 19 40 6 15.5 165 130 200 12 3.5 4 175 145 185 3 7 0
90S 24 50 8 20 195 155 195 400
90L 430
100L 28 60 24 215 180 250 15 4.0 215 180 245 465
112M 240 190 265 490
132S 38 80 10 33 265 230 300 275 210 315 530
132M 575
160M 42 110 12 37 300 250 350 19 5.0 330 255 385 660
160L 715
180M 48 14 42.5 380 280 430 810
180L 850
200L 55 16 49 350 300 400 420 305 480 890
225S 60 140 18 53 400 350 450 8 470 335 535 930
225M 970
250M 65 58 500 450 550 510 370 595 1060
280S 75 20 67.5 580 410 650 1100
280M 1180
Посмотреть таблицу полностью
Таблица 10 Двигатель с креплением типа IMB35 (с фланцем и лапами)
Размеры рамы Установочные размеры Габаритные размеры
A B C D E F GA H KD M N P B S D T Количество отверстий на фланцах AB AC AD HD L
Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры
80M 125 100 50 19 40 6 15 . 5 80 10 165 130 200 12 3.5 4 165 175 145 220 370
90S 140 56 24 50 8 20 90 180 195 155 250 400
90L 125 430
100L 160 140 63 28 60 24 100 12 215 180 250 15 4.0 205 215 180 270 465
112M 190 70 112 230 240 190 300 490
132S 216 89 38 80 10 33 132 265 230 300 270 275 210 345 530
132M 178 575
160M 254 210 108 42 110 12 37 160 15 300 250 350 19 5.0 330 330 255 420 660
160L 254 715
180M 279 241 121 48 14 42 .5 180 355 380 280 455 810
180L 279 850
200L 318 305 133 55 16 49 200 19 350 300 400 395 420 305 505 890
225S 356 286 149 60 140 18 53 225 400 350 450 8 435 470 335 560 930
225M 311 970
250M 406 349 168 6 5 58 250 24 500 450 550 490 510 370 615 1050
280S 457 368 190 75 20 67.5 280 550 580 410 680 1100
280M 419 1180
315S 508 406 216 80 170 22 71 3 1 5 28 600 550 660 24 6.0 635 645 530 845 1330
315M 457 1390
3 15L 508 1480
3 5 5 M 610 560 254 95 25 86 355 28 740 680 800 24 6.0 8 730 710 655 1100 1750
355L 630 1800
Посмотреть таблицу полностью
Таблица 11. Двигатель с креплением типа IMV1 (вертикальное положение, с фланцем со сквозными отверстиями
Размеры рамы Установочные размеры Габаритные размеры
D E F Ga M N P Sd T Количество отверстия на фланце AC AD HF L
Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры Основные размеры
80 19 40 6 15.5 165 130 200 12 3.5 4 165 175 260 370
90S 24 50 8 20 180 180 270 400
90L 430
100L 28 60 24 215 180 250 15 4.0 205 195 300 465
112M 230 205 320 490
132S 38 80 10 33 265 230 300 270 265 380 530
132M 575
160M 38 110 12 37 300 250 350 19 5.0 325 270 450 660
160L 715
180M 48 14 42.5 380 280 500 788
180L 820
200L 55 16 49 350 300 400 420 305 550 960
225S 60 140 18 53 400 350 450 8 470 335 610 1020
225M 1060
250M 65 58 500 450 550 510 370 650 1160
280S 75 20 67.5 580 410 720 1220
280M 1300
315S 80 170 22 71 600 550 660 24 6.0 645 530 900 1530
315M 1520
315L 1610
355M 95 170 25 86 740 680 800 710 655 1100 1890
355L 1940
Посмотреть таблицу полностью

Информация для заказа
1. При размещении заказа необходимо указать тип двигателя, мощность, количество полюсов, напряжение, частота, метод крепления и другие спецификации.
2. По дополнительному запросу мы можем предложить двигатели с двойными концами вала, различным расположением клеммной коробки и термисторной защитой.
3. Двухполюсные электродвигатели доступны по специальному запросу.
